Sådan vælger du den rette armeringskurv

En armeringskurv kan være korrekt dimensioneret på tegningen og alligevel skabe problemer, når den skal placeres i fundamentet. Måske kolliderer armeringen med ankerboltene, måske er der for lidt plads til betonens passage, eller også viser den valgte geometri sig vanskelig at håndtere under montagen.

For ingeniører handler valget af armeringskurv derfor om mere end ståldimensioner og bæreevne. Belastninger, forankring, dæklag, fremstillingsmetode og praktisk udførelse skal fungere sammen. Det gælder både ved traditionelle punktfundamenter og mere specialiserede funderingsopgaver.

Her gennemgår vi de vigtigste forhold ved valg af armeringskurve, og hvordan en gennemtænkt løsning kan skabe bedre sammenhæng mellem projektering, produktion og udførelse.

Hvad er en armeringskurv, og hvor anvendes den?

En armeringskurv er en tredimensionel konstruktion af armeringsstål, typisk bestående af langsgående armeringsjern og tværgående bøjler. Kurven samler den projekterede armering i en enhed, der kan placeres i betonkonstruktionen med den nødvendige geometri og indbyrdes afstand mellem armeringsdelene.

Armeringskurve anvendes blandt andet i punktfundamenter, hvor kræfter fra søjler og andre bærende bygningsdele skal overføres til fundamentet. Den konkrete udformning afhænger af konstruktionens belastninger, dimensioner og krav til forankring. Vi har tidligere gennemgået armeringskurvens funktion og anvendelse i fundamentskonstruktioner, hvor de grundlæggende principper er beskrevet nærmere.

Armeringen kan leveres som bukket kamstål til samling på byggepladsen eller som en færdig hæftesvejst konstruktion. Sidstnævnte kan reducere behovet for manuel samling og gøre det lettere at håndtere gentagne fundamenttyper, forudsat at transport- og montageforholdene tillader det.

Belastninger og dimensionering af armeringskurve

Dimensioneringen tager udgangspunkt i de kræfter, fundamentet skal overføre. Lodrette laster er ofte dominerende, men vandrette påvirkninger og momenter kan også have væsentlig betydning for armeringens udformning.

I et halbyggeri med stålsøjler kan vindpåvirkninger eksempelvis medføre momentbelastninger, som skal indgå i fundamentets samlede dimensionering. Fundamentets geometri fastlægges samtidig under hensyntagen til de geotekniske forudsætninger. Samspillet mellem belastninger, jordbund og konstruktion er nærmere beskrevet i vores artikel om punktfundamenters opbygning og konstruktive funktion.

Ved valg og dimensionering af en armeringskurv bør følgende forhold afklares:

• Belastningernes størrelse, retning og fordeling.
• Fundamentets geometri og den tilgængelige plads til armeringen.
• Armeringsdiametre, antal stænger og indbyrdes afstande.
• Krav til forankring, overlæg, betondæklag og revnebegrænsning.
• Muligheden for korrekt montage, fastholdelse og udstøbning af armeringskurven.

En løsning kan opfylde de statiske krav og samtidig være vanskelig at udføre. Tæt armering kan eksempelvis begrænse pladsen til betonens passage og komprimering, mens uhensigtsmæssig placering af bøjler og langsgående stænger kan skabe konflikter med indstøbningsdele.

Derfor bør armeringens geometri vurderes i sammenhæng med den planlagte udførelsesmetode og projektets krav til betondæklag.

Standard armeringskurv eller specialfremstillet løsning?

Ved konstruktioner med ensartede fundamenter kan standardiserede armeringsprincipper gøre både projektering og montage mere overskuelig. Gentagelser giver mulighed for at planlægge produktionen og reducere antallet af forskellige armeringsdele på byggepladsen.

Ved fundamenter med varierende geometri, udsparinger eller særlige forankringsforhold kan en projekttilpasset løsning derimod være mere hensigtsmæssig. UNIFER fremstiller specialtilpassede armeringskurve til punktfundamenter på baggrund af kundens tegninger og specifikationer.

Forestil dig et erhvervsbyggeri med 40 punktfundamenter fordelt på fire forskellige fundamenttyper. Hvis armeringen samles manuelt, kræver det sortering af materialer, kontrol af dimensioner og gentagen binding af de enkelte kurve. Med færdigproducerede armeringskurve kan en større del af arbejdet udføres under kontrollerede produktionsforhold, hvilket kan reducere montagetiden på byggepladsen.

Præfabrikation er dog ikke altid den mest praktiske løsning. Begrænset adgang, særlige løfteforhold eller behov for samling omkring eksisterende konstruktioner kan gøre levering af bukket kamstål til montage på stedet mere relevant.

Valget bør derfor baseres på både de konstruktive krav og projektets samlede udførelsesforhold.

Montage og korrekt placering i fundamentet

Armeringskurvens placering har direkte betydning for, om den færdige konstruktion svarer til beregningsforudsætningerne. En korrekt dimensioneret kurv kan ikke kompensere for utilstrækkeligt dæklag eller væsentlige forskydninger under støbningen.

Dæklaget skal fastlægges ud fra konstruktionens eksponeringsforhold og projektets øvrige krav. Under montagen skal kurven understøttes og fastholdes, så den bevarer sin placering, også når betonen udlægges og komprimeres.

Ved punktfundamenter til stålkonstruktioner bør samspillet mellem armeringen og de indstøbte ankerbolte kontrolleres tidligt. Hvis boltgruppen og armeringskurven optager samme plads, kan det nødvendiggøre ændringer, som skal vurderes af den projekterende ingeniør.

Transport og løft bør ligeledes indgå i planlægningen. Tunge eller lange armeringsenheder kan kræve særlige løftepunkter eller midlertidig afstivning for at undgå deformationer. Det gælder især ved større kurve, hvor håndteringen kan påvirke den geometriske stabilitet inden indstøbning.

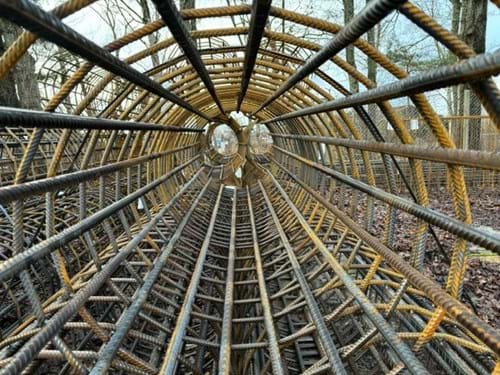

Sekantkurve til pælefundering og særlige konstruktioner

Armeringskurve anvendes også ved dybdefundering, hvor kravene til geometri og håndtering kan adskille sig væsentligt fra traditionelle fundamenter.

Sekantpælevægge består af overlappende borede betonpæle og anvendes blandt andet som jordtilbageholdende konstruktioner ved byggegruber. Hvor projektet kræver armerede pæle, skal armeringen tilpasses pælenes dimensioner, de konstruktive belastninger og den valgte udførelsesmetode.

UNIFER leverer projekttilpassede sekantkurve til pælefundering og sekantpælevægge, hvor produktionen tager udgangspunkt i projektets tegninger og tekniske specifikationer.

Ved sådanne konstruktioner bør ingeniøren blandt andet forholde sig til kurvens længde, diameter, samlinger og stabilitet under håndtering. En lang armeringskurv skal kunne løftes og sænkes korrekt ned i borehullet uden uacceptable deformationer, samtidig med at kravene til dæklag og betonudstøbning overholdes.

Behovet for opdeling, samling og særlige løfteforanstaltninger bør derfor afklares, inden produktionen påbegyndes.

Dokumentation og kvalitet ved valg af armeringskurv

Når armeringskurve indgår i bærende konstruktioner, skal materialer og udførelse kunne kontrolleres i forhold til projektets specifikationer.

For ingeniøren omfatter dette blandt andet dokumentation for armeringsstålets egenskaber, dimensioner og relevante produktionsforhold. Ved præfabrikerede konstruktioner bør det desuden sikres, at den leverede geometri svarer til de godkendte tegninger.

Fremstillingsmetoden har også betydning. Ved hæftesvejste armeringskurve skal svejsningerne udføres under forhold, der er forenelige med materialet og konstruktionens anvendelse. Eventuelle krav til svejsning, kontrol og dokumentation bør fremgå tydeligt af projektgrundlaget.

Kvalitetssikringen fortsætter på byggepladsen. Transport og montage kan påvirke armeringens placering, og derfor bør både dæklag, fastholdelse og samspillet med øvrige indstøbningsdele kontrolleres inden støbningen.

Ved større projekter med flere kurvtyper kan tydelig mærkning efter fundamenttype gøre kontrollen lettere og reducere risikoen for fejlplacering.

Typiske fejl ved valg og anvendelse af armeringskurve

En tilbagevendende udfordring er manglende koordinering mellem armering og indstøbningsdele. Når fundamentets geometri, boltgrupper og armering projekteres uden tilstrækkelig indbyrdes kontrol, kan der opstå konflikter under montagen.

Utilstrækkelig fastholdelse er en anden risiko. Hvis armeringskurven forskydes under udstøbningen, kan dæklaget blive reduceret, eller armeringen kan ende i en anden position end forudsat.

Ved manuelt samlede armeringskurve kan fejl i bøjleafstande, overlæg og placering af langsgående armeringsjern også få betydning. Det gælder især ved mange gentagne fundamenter, hvor samme fejl kan videreføres gennem flere konstruktioner.

Før støbningen bør følgende kontrolleres:

• At armeringskurvens dimensioner og geometri svarer til projekttegningerne.
• At dæklag, afstandsholdere og fastholdelse er korrekt udført.
• At forankring, samlinger og lokale forstærkninger er placeret som projekteret.
• At ankerbolte, udsparinger og øvrige indstøbningsdele ikke skaber utilsigtede konflikter.
• At der er tilstrækkelig plads til betonens udlægning og komprimering.

En systematisk kontrol inden støbningen er normalt langt enklere end at skulle håndtere fejl efterfølgende. Samtidig giver dokumentation fra udførelsen et bedre grundlag for at følge op på eventuelle afvigelser.

Projektering og produktion skal understøtte udførelsen

En armeringsløsning skal ikke alene opfylde de konstruktive krav. Den skal også kunne fremstilles, transporteres og monteres under de forhold, der gælder for projektet.

Ved seriebyggeri kan ensartede armeringskurve gøre det lettere at koordinere leverancerne med støbeplanen. Kurvene kan eksempelvis identificeres efter fundamenttype og leveres i en rækkefølge, der passer til byggeprocessen.

Ved specialfundamenter kan der være behov for tættere koordinering omkring transportmål, løft, samlinger og montageadgang. Her kan en tidlig dialog med producenten bidrage til at afklare produktionsmæssige forhold, inden de udvikler sig til udfordringer på byggepladsen.

UNIFER tilbyder teknisk sparring om den praktiske fremstilling af armeringsløsninger på baggrund af projektmaterialet. Eventuelle ændringer, der påvirker konstruktionens funktion, skal fortsat vurderes og godkendes af den projekterende ingeniør.

UNIFERs armeringskurve til forskellige funderingsopgaver

UNIFER fremstiller armeringsløsninger til professionelle aktører i byggebranchen, herunder armeringskurve til punktfundamenter og sekantkurve til specialiserede funderingsopgaver.

Til punktfundamenter kan armeringen leveres som bukket kamstål til samling på byggepladsen eller som færdige hæftesvejste konstruktioner. Ved pælefundering og sekantpælevægge kan der fremstilles projekttilpassede sekantkurve efter de konkrete krav til geometri og håndtering.

Fælles for løsningerne er muligheden for at tage udgangspunkt i kundens tegninger og specifikationer. Det giver et grundlag for at koordinere fremstillingen med projektets konstruktive krav og praktiske udførelsesforhold.

Den rette armeringskurv begynder med projektets krav

Valget af armeringskurv bør tage udgangspunkt i belastninger, geometri, forankring og dæklag, men også i de forhold, der påvirker fremstilling og montage. En løsning, der er korrekt dimensioneret, skal samtidig kunne håndteres og placeres, så den færdige konstruktion svarer til projektets forudsætninger.

For ingeniører handler det om at skabe sammenhæng mellem beregninger og udførelse. Ved at vælge den rette armeringskurv og afklare fremstillingsformen tidligt kan projektet få et bedre grundlag for en effektiv byggeproces.

Har du et projekt med særlige krav til armeringskurve eller sekantkurve, kan UNIFER bidrage med teknisk sparring om fremstilling, leveringsform og projekttilpassede løsninger.
